Mikrometr to jeden z najbardziej popularnych narzędzi pomiarowych na świecie. Bardzo często nazywany jest również mikromierzem dla odróżnienia od jednostki miary. Czym dokładnie jest to urządzenie i jak mierzyć za pomocą mikrometru? Wyjaśniamy poniżej.

Spis Treści

    Mikrometr jest to przyrząd wykorzystywany najczęściej w inżynierii mechanicznej, lub w działalnościach związanych z obróbką i skrawaniem. Swoją popularność zawdzięcza wysokiej dokładności pomiarowej i to właśnie ona jest kluczowa przy wyborze tego typu urządzenia. Czym charakteryzuje się mikrometr?

    Mikrometr - inaczej mikromierz - to przyrząd, który umożliwia pomiar elementów geometrycznych, wykonanych z materiałów twardych, takich jak np. stal, sztywne tworzywa sztuczne itp. Urządzenie charakteryzuje wysoka dokładność, dlatego też stosuje się go np. do pomiaru grubości drutu i blach. Jest również wykorzystywany przy produkcji śrub, pił tarczowych oraz przy ogólnej pracy związanej z mechaniką i budową maszyn.

    mikrometr-budowa

    Istnieje wiele typów i rodzajów mikrometrów. Dzielą się one jednak na dwie podstawowe grupy:

    1. Mikrometry zewnętrzne:

    Inaczej mikrometry kabłąkowe - są to najbardziej popularne mikrometry stosowane do ogólnych pomiarów detali. Te standardowe urządzenia występują zarówno w wersji analogowej jak i elektronicznej.

    Dodatkowo wyróżniamy mikrometry do:

    a także mikrometry z określonymi końcówkami pomiarowymi:

    mikrometr-klinowy-accud

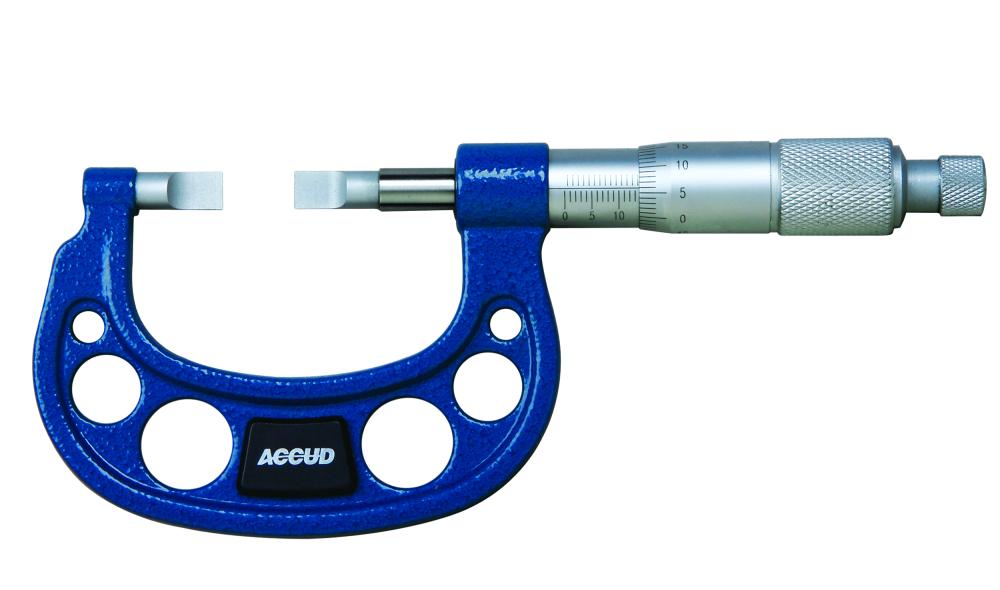

    mikrometr-ostrzowy

    mikrometr-elektroniczny-sferyczny-accud

    mikorometr-talerzykowy

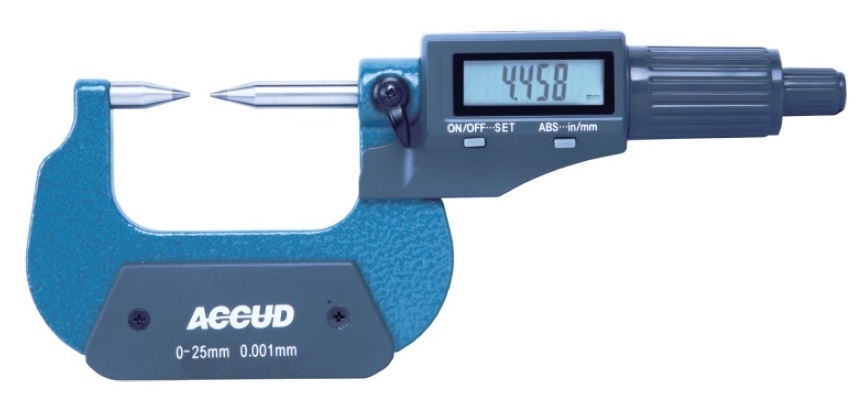

    mikrometr-punktowy

    Dokładniejszy podział kategorii możesz znaleźć tutaj.

    1. Mikrometry wewnętrzne:

    Są to urządzenia dedykowane do pomiaru otworów, które w prosty sposób umożliwiają pomiar średnicy i występują z dwoma róznymi typami końcówek. Zobacz przykładowy mikrometr wewnętrzny.

    mikrometr-wewnetrzny mikrometr-wewnetrzny-koncowki

    Mikromierze sprawdzają się także przy pomiarach elementów o dużym rozmiarze. Do tego typu zadań produkowane są specjalne mikrometry obejmujące szeroki zakres pomiarowy. Zobacz tutaj jak wygląda mikrometr o szerokim zakresie pomiarowym.

    Wśród narzędzi, które pochodzą od mikrometrów, znajdują się również odpowiadające za pomiar głębokości głębokościomierze mikrometryczne oraz przeznaczone do pomiaru wysokości - wysokościomierze mikrometryczne, a także średnicówki mikrometryczne.

    Budowa mikrometru

    Standardowy mikrometr składa się z takich elementów jak:

    • kabłąk

    • kowadełko

    • wrzeciono

    • tuleja i bęben (które bezpośrednio służą do odczytywania pomiaru)

    • sprzęgło

    • śruba mikrometryczna

    • zacisk - pozwala na zablokowanie danej wartości pomiaru

    budowa mikrometru.jpg

    Jak mierzyć mikrometrem analogowym?

    Aby dokonać pomiaru za pomocą mikrometru należy:

    1. Umieścić przedmiot pomiędzy kowadełkiem a wrzecionem.

    2. Następnie delikatnie dokręcić bęben oraz finalnie sprzęgiełko, aż do usłyszenia charakterystycznego przeskoczenia zapadek.

    3. Kolejnym krokiem jest odczytanie wartości pomiarowej z podziałki poziomej znajdującej się na tulei, którą wskazuje krawędź bębna. W tym miejscu odczytujemy wynik z dokładnością do 0,5 mm.

    4. Z podziałki znajdującej się na bębnie odczytujemy wynik dodatkowy - jest to punkt stykowy linii znajdującej się na tulei oraz podziałki bębna.

    5. Sumując dwa odczyty uzyskujemy pełny wymiar mierzonego przedmiotu.

    pomiar-za-pomoca-mikrometru-jak-mierzyc
