Pomiar kanałków za pomocą suwmiarki

Suwmiarka to jedno z najczęściej używanych narzędzi pomiarowych. Zdarzają się jednak przypadki, kiedy potrzebujemy sprzętu do sprecyzowanych zadań. Na szczęście z pomocą przychodzą suwmiarki do zadań specjalnych. Dzisiejszy wpis poświęcimy najczęściej wybieranemu rodzajowi, czyli do pomiaru kanałków. Poniżej przedstawimy najbardziej popularnie przypadki.

1. Niewielkie otwory

Drobne, proste kanałki, o szczelinach do kilku milimetrów, potrzebują specjalnego rozwiązania. W tym przypadku świetnie sprawdzą się dwa rodzaje sprzętów. Suwmiarka z ostrymi szczękami (zwana też punktową), której końcówki pomiarowe zwężają się pod określonym kątem. Drugi rodzaj to suwmiarka z wąskimi szczękami, o długich zakończeniach – sprosta ona pomiarom głębszych rowków.

• Suwmiarka punktowa

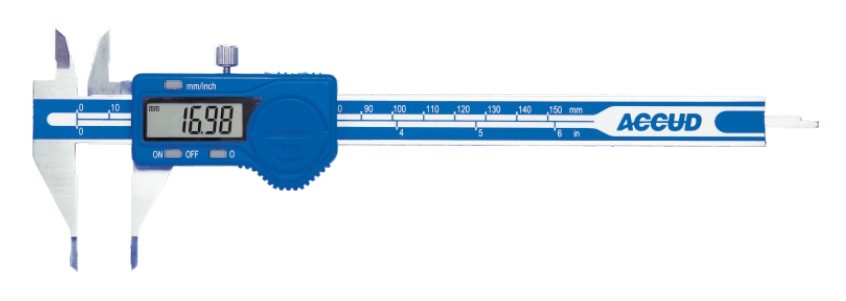

• Suwmiarka z wąskimi, dłuższymi szczękami

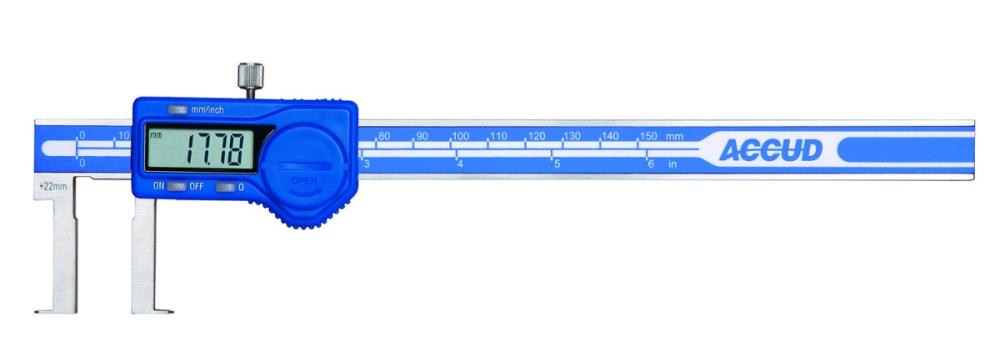

2. Kanałki wewnętrzne

Z pewnością jest to jeden z najczęściej występujących typów pomiaru kanałków. Z myślą o nich powstał specjalnie przystosowany rodzaj suwmiarki. Jej konstrukcja charakteryzuje się szczękami skierowanym od środka do zewnątrz, dzięki czemu możemy bez trudu umieścić końcówki w otworze i dotrzeć do kanałków. Ta z pozoru nieskomplikowana suwmiarka potrafi bez wątpienia rozwiązać dany problem pomiarowy. Narzędzia te występują zarówno w wersji z płaskimi, jak i z okrągłymi końcówkami pomiarowymi, a także z dłuższymi lub krótszymi szczękami. Poniżej przedstawiamy przykłady suwmiarek do kanałków wewnętrznych:

• Końcówki płaskie

• Końcówki okrągłe

• Długie, ścięte szczęki – sprawdzą się przy kanałkach osadzonych w głębokich otworach

• Proste, wąskie szczęki – do ciasnych otworów

• Ze szczękami górnymi i dolnymi

• Z wymiennymi końcówkami – suwmiarka może być użyta zarówno do kanałków wewnętrznych, jak i zewnętrznych

3. Kanałki zewnętrzne

W tej sytuacji powinniśmy użyć suwmiarki ze szczękami skierowanymi odwrotnie niż w powyższych przykładach – czyli do środka. Podobnie jak poprzednie, występują w wersji z płaskimi i okrągłymi szczękami.

• Końcówki płaskie

• Końcówki okrągłe

4. Pomiar drobnych kanałków w trudno dostępnych miejscach

Zdarza się, że kanałki są osadzone w głębokich otworach, lub trudno dostępnych miejscach. Z takimi przypadkami poradzi sobie suwmiarka o drobnych szczękach. Dzięki jej niewielkim gabarytom, możemy bez trudu wsunąć część pomiarową do otworu lub szczeliny i z łatwością dokonać pomiaru.

5. Pomiar ukrytych lub trudno dostępnych kanałków

Pomiar takich konstrukcji jak wewnętrzna średnica kołnierzy, to zdecydowanie uciążliwy temat. Ukryte lub trudno dostępne kanałki wymagają specjalnego rozwiązania. Najlepszym będzie użycie suwmiarki z wygiętymi szczękami – przeznaczonej specjalnie do ciężko dostępnych miejsc.

Dzisiejsze narzędzia pomiarowe potrafią być ściśle dopasowane do naszych potrzeb, a więc coraz częściej sięgamy po specjalne sprzęty. Z pozoru kłopotliwy pomiar kanałków wcale nie musi być problematycznym zadaniem. Odpowiednio dobrana suwmiarka jest w stanie zapewnić nam nie tylko precyzyjny wynik, ale także ułatwić wykonanie pomiaru nawet tych najbardziej skomplikowanych konstrukcji.
